Kominek z płaszczem wodnym Lucy 16 Zestaw

Dostępność: dostępny na zamówienie
Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 10 979,00 zł

Cena regularna: 11 179,00 zł

10979.00
Najniższa cena z 30 dni przed obniżką: 11 029,00 zł
ilość szt.

towar niedostępny

Dodaj do ulubionych
Ocena: 0
Producent: Kratki PRO
Kod produktu: LUCY/PW/16/ZESTAW

Opis

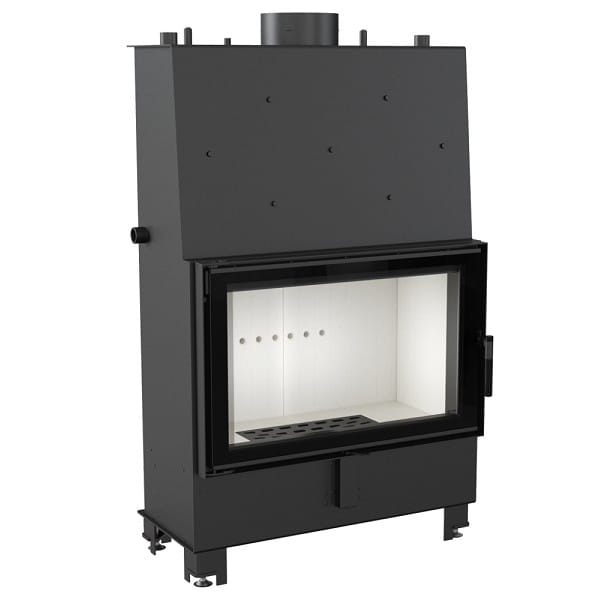

Kominek z płaszcem wodnym Lucy 16 to propozycja dla wszystkich, którym zależy na maksymalnym wykorzystaniu ciepła z kominka. Nowoczesne rozwiązania gwarantują oszczędność energii i sprawiają, że obsługa i czyszczenie urządzenia są bezproblemowe.

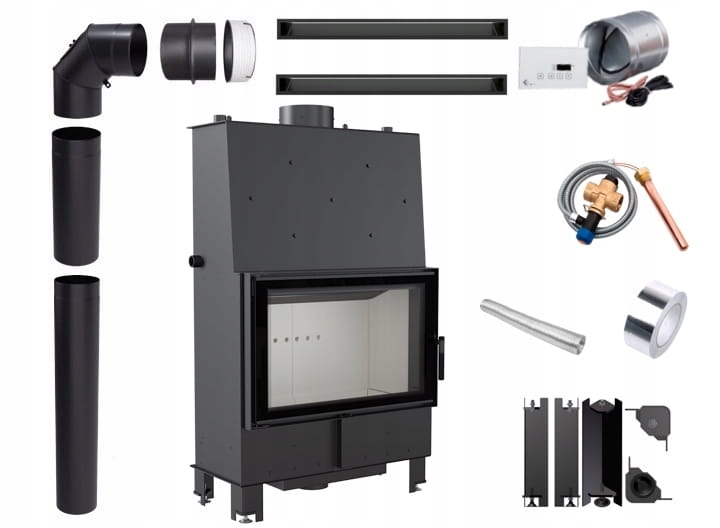

Wkład kominkowy z płaszczem wodnym Lucy 16 z zestawem montażowym

w skład zestawu wchodzi:

  1. Kominek z płaszczem wodnym Lucy 16
  2. Podstawa pod kominek
  3. Rura flex
  4. Taśma alu 170 stopni
  5. Rura stalowa fi 200/1m
  6. Rura stalowa fi 200/0,5m
  7. Kolano stalowe fi 200/90st
  8. Przejście do komina ceramicznego fi 200
  9. 2 szt. kratek luft 90x800, górna i dolna
  10. Sterownik kominka z przepustnicą
  11. Termiczny zawór bezpieczeństwa
Kominek Wkład z Płaszczem Wodnym Lucy 16 Zestaw Kod producenta LUCY/PW/16/W

Dane techniczne

  • Moc nominalna (kW) 16,0
  • Średnia moc z wody (kW) 10,0
  • Zakres mocy grzewczej (kW) 7.0 - 19.0
  • Sprawność cieplna (%) 84,0
  • Max ciśnienie robocze (bar) 2,0
  • Średnica wylotu spalin (mm) 200
  • Spełnia kryteria EKOPROJEKTU Tak
  • Przeznaczony do rekuperacji Tak
  • Rodzaj paliwa sezonowane drewno liściaste (wilgotność ≤20%)
  • Pojemność wody (l) 39,0
  • Temperatura spalin (℃) 200,0
  • Max długość polan (cm) 50
  • Zgodność z normą BImSchV 2 Tak
  • Rodzaj przeszklenia proste
  • Otwieranie drzwi w lewo
  • Materiał wykonania stal

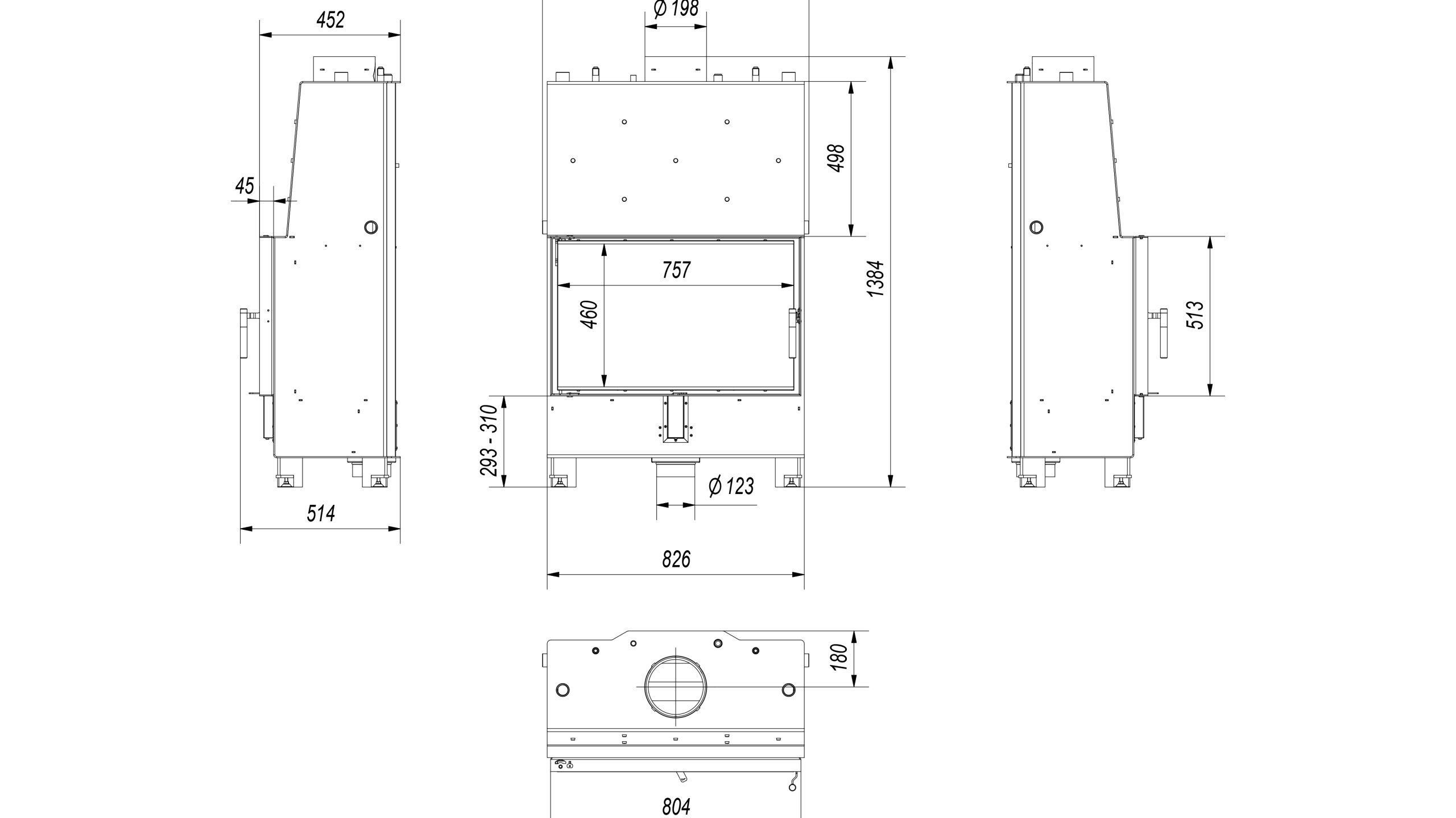

  • Szerokość (cm) 85,60
  • Wysokość (cm) 138,40
  • Głębokość (cm) 40,70
  • Dolot powietrza Tak
  • Wyłożenie komory spalania Tak
  • Popielnik Tak
  • Ozdobna szyba typu glass Tak
  • Wężownica Tak

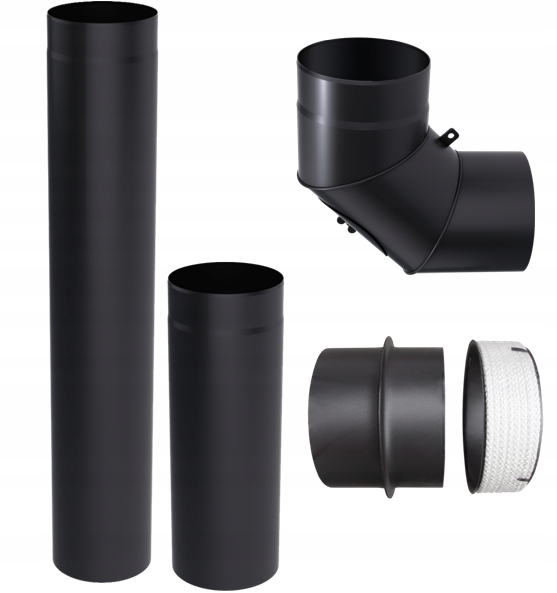

Zestaw podłączeniowy do komina

1. Rura stalowa fi 200, 1m i 0,5m

Rura spalinowa przeznaczona do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Łączenie rur polega na wsuwaniu jednego elementu w drugi.

2. Kolano regulowane fi 200/90st

Kolanko nastawne do kąta 90°, 3-segmentowe przeznaczone do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Kolano posiada element rewizyjny tzw. wyczystkę, przez którą można w każdej chwili dokonać kontroli połączenia. Dzięki zastosowaniu specjalnych obejm, łączenie elementów kolana jest idealnie szczelne.

3. Przejście do komina ceramicznego 200/200

Przejście z redukcją z systemu rur do komina ceramicznego, umożliwia bezpieczne połączenie stalowej rury spalinowej z kominem ceramicznym.

CHARAKTERYSTYKA:

  • grubość blachy: 2 mm
  • średnica: 200 mm
  • wytrzymałość na temperaturę: 1000°C
  • materiał: blacha stalowa
  • pokryte czarną farbą żaroodporną
  • spawane plazmowo.v

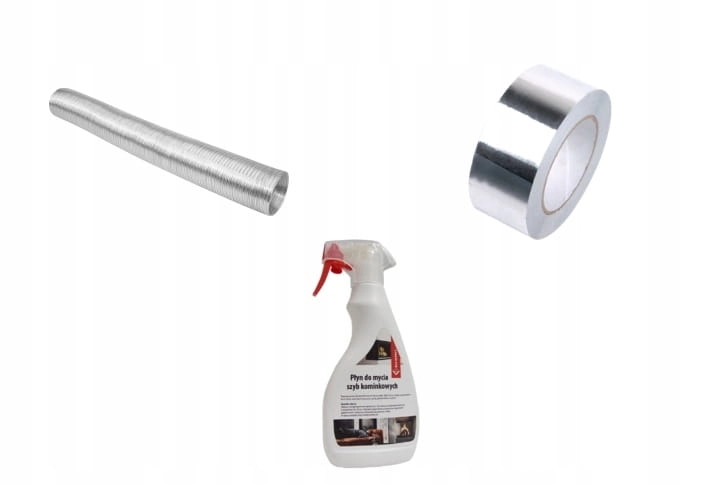

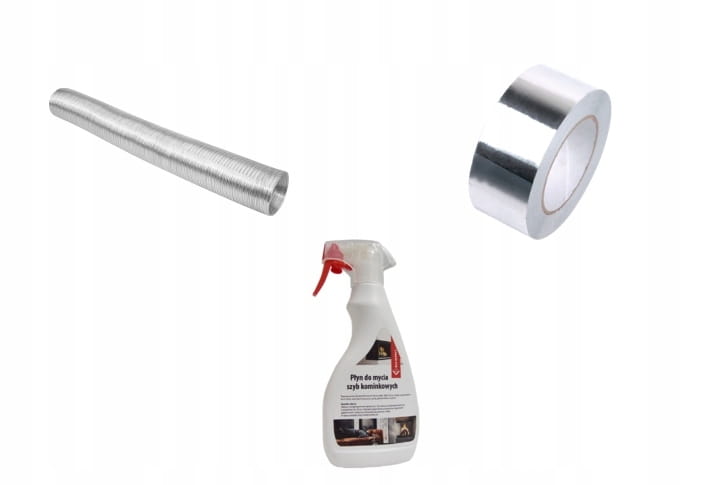

W kominku zamontowany jest dolot powietrza z zewnątrz fi 125. Aby poprawnie połączyć dolot dokładamy:

1. Rura flex 125

2. Taśma alu 170 stopni

gratis: płyn do czyszczenia szyb kominkowych

Kominek Wkład z Płaszczem Wodnym Lucy 16 Zestaw Głębokość 407 mm


Podstawa pod kominek

Podstawa (nogi) umożliwia stabilne i bezproblemowe ustawienie wkładu kominkowego

Dzięki regulowanym do 5 cm nóżkom można bezpiecznie ustawić kominek, nawet na powierzchni o znacznych nierównościach.

W skład zestawu wchodzi:

  • noga kpl. (4 szt.)
  • śruba M10 (4 szt.)
  • nakrętka M10 (4 szt.)
  • podkładka (4 szt.).
Kominek Wkład z Płaszczem Wodnym Lucy 16 Zestaw Waga produktu z opakowaniem jednostkowym 260 kg

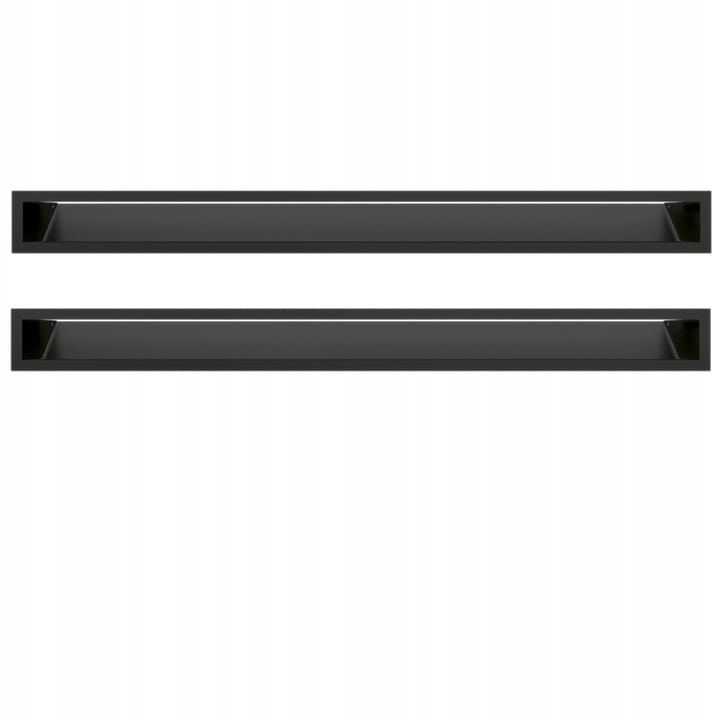

Zestaw 2 sztuk kratek luft 90x800

Dane techniczne

  • Materiał wykonania stal malowana proszkowo
  • Wysokość (cm) 9,00
  • Szerokość (cm) 80
  • Głębokość (cm) 12,65
  • Kolor czarny
  • Pole czynne kratki (cm2) 391
Kominek Wkład z Płaszczem Wodnym Lucy 16 Zestaw Wysokość 1384 mm

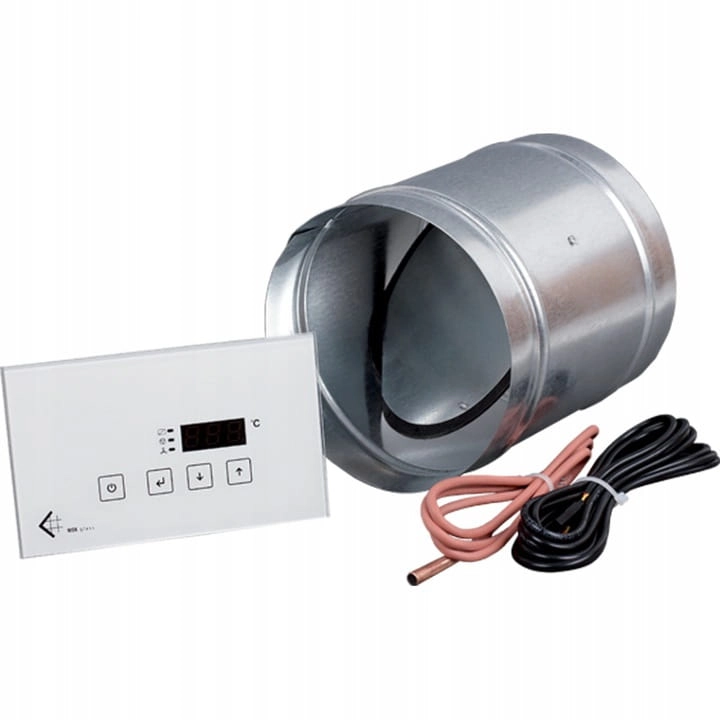

Zestaw MSK GLASS z przepustnicą fi 125 to nowoczesny sterownik kominka z dotykowym, szklanym ekranem, który można stosować do wszystkich wkładów powietrznych i z płaszczem wodnym. Jego zadaniem jest dopuszczanie zimnego powietrza (do spalania) z zewnątrz budynku, bezpośrednio do komory spalania w taki sposób, aby było ono maksymalnie efektywne. Dzięki jego zastosowaniu możemy zaoszczędzić nawet do 30% drewna i już po 2 miesiącach używania zwrócą nam się pieniądze za jego zakup.

FUNKCJE STEROWNIKA:

  • sterowanie dwoma pompami c.o. oraz jednym niezależnie nastawianym urządzeniem np. turbiną lub oświetleniem
  • sterowanie turbiną kominkową
  • precyzyjne dawkowanie powietrza do spalania
  • zabezpieczenie przed przegrzaniem
  • odcięcie dopływu powietrza w przypadku zaniku zasilania
  • akustyczne ostrzeżenia.

W SKŁAD ZESTAWU WCHODZI:

  • sterownik mikroprocesorowy
  • czujnik temperatury z silikonowym kablem o długości 2,5 metra
  • przepustnica z serwomechanizmem.

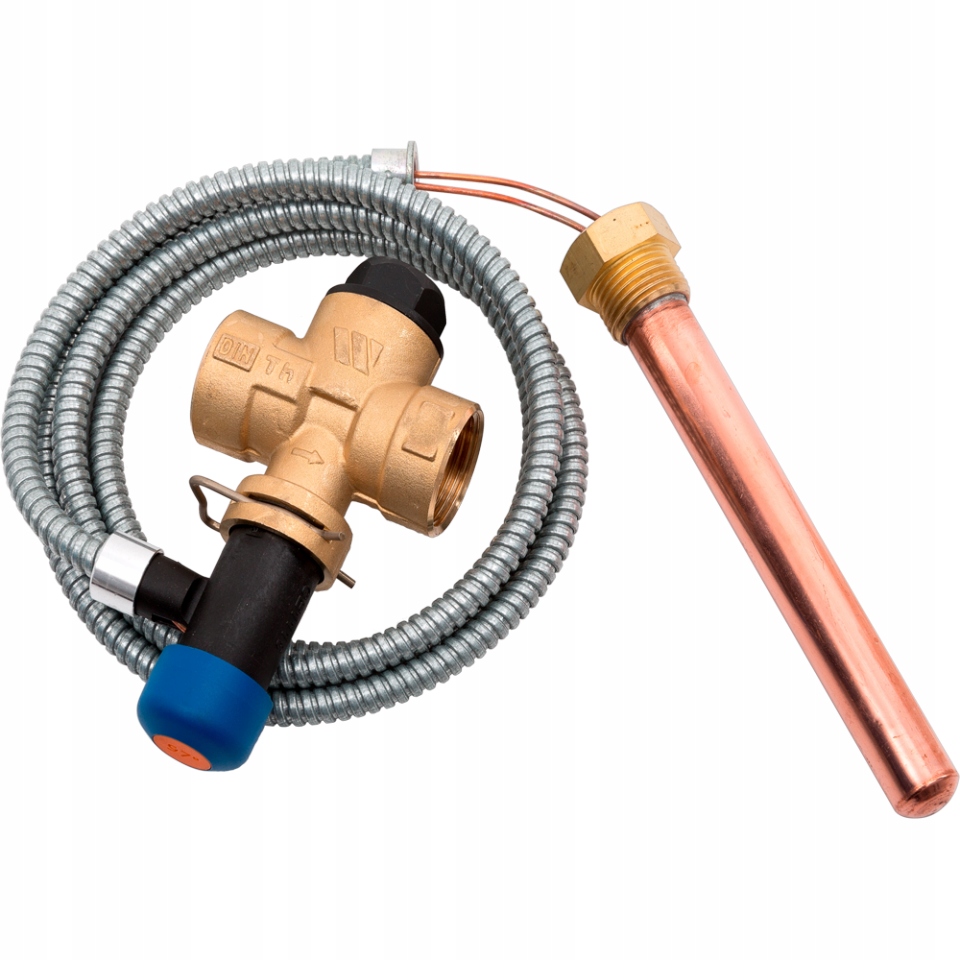

Zawór bezpieczeństwa STS 20 S WATTS 3/4 95°C jest zaworem termostatycznym, który zabezpiecza wszelkiego rodzaju kotły oraz kominki z płaszczem wodnym, w których stosowane jest paliwo stałe (typu węgiel, miał, drewno, koks), przed możliwością zagotowania się wody w układzie CO, np. w momencie braku zasilania energii elektrycznej.

ZAKRES STOSOWANIA

Termiczne zabezpieczenie odpływowe jest wymagane w przypadku kotłów płomienicowych zmiennych i instalacji grzewczych na paliwa stałe. Zabezpieczenie odpływowe Typ STS20S jest zaworem ciśnieniowo niezależnym, uruchamianym temperaturą czynnika na wylocie ze źródła ciepła. Przy temperaturze 97°C (+/-) 2°C odpływ wody użytkowej z ogrzewacza zostaje otwarty. W ten sposób zawór zapobiega wzrostowi temperatury powyżej 110°C (maksymalne otwarcie).

DANE TECHNICZNE

  • Min. temperatura operacyjna : -10°C
  • Min. temperatura otwarcia : 97°C
  • Maksymalna temperatura operacyjna : 110°C
  • Nadciśnienie operacyjne : 10 bar
  • Przepływ maksymalny : 6,5 m3/h

Uwaga! Zgodnie z normą DIN 1988 termiczne zabezpieczenie odpływowe nie zastępuje wymaganego membranowego zaworu bezpieczeństwa. Zgodnie z przepisami DIN 4751 użytkownik urządzenia raz w roku jest zobowiązany do zlecenia specjalistycznej kontroli zabezpieczenia odpływowego pod kątem prawidłowości działania.

WŁAŚCIWOŚCI TECHNICZNE

  • korpus i osłona wykonana z mosiądzu [58% Cu, 3% PbJ CW617N zgodnie z PN- EN 12165: 2011 E]
  • uszczelnienie z Vitonu
  • sprężyna ze stali nierdzewnej
  • guzik do spuszczania ręcznego z tworzywa sztucznego
  • miedziana rurka kapilarna, 1300 mm w osłonie.
Kominek Wkład z Płaszczem Wodnym Lucy 16 Zestaw Średnica rury wylotowej 200 mm
Kominek Wkład z Płaszczem Wodnym Lucy 16 Zestaw Marka Kratki Marek Bal

MAKSYMALNE WYKORZYSTANIE ENERGII

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowanemu materiałowi - wysokogatunkowej stali.

Specjalny zespół płaszcza wodnego pozwala na odebranie ze spalin i przekazanie do systemu grzewczego dużej ilości ciepła, dzięki czemu możliwe jest uzyskanie wysokiej sprawności energetycznej wkładu.

Wbudowana wężownica. Korpus płaszcza wodnego wzmocniony jest szpilkami. Króciec wejścia/wyjścia 1/2.

Efektywne e spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania TERMOTEC - materiałem akumulującym ciepło, który podwyższa temperaturę w komorze.

System dwóch deflektrów, które wydłużają drogę spalin, spalanie jest bardziej ekologiczne.

Dostarczanie powietrza wyłącznie z zewnątrz dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Regulacja dolotu powietrza za pomocą jednego regulatora, co wyklucza błędy w niewłaściwym użytkowaniu.

Potrójny system dopowietrzenia komory spalania: powietrze pierwotne - doprowadzone pod ruszt; powietrze wtórne dostarczane jest otworami w tylnej ścianie. Dodatkowo we wkładzie zastosowany jest system czystej szyby (kurtyna powietrza).

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Doskonała szczelność dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.

Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

Front wkładu wyposażony w szybę żaroodporna wytrzymująca temperaturę do 660°C.

WYGODNE UŻYTKOWANIE

Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.

Specjalna perforowana konstrukcja klamki chroni przed nadmiernym nagrzewaniem, co wpływa na wysoki komfort użytkowania kominka.

Ograniczenie osadzanie sadzy dzięki systemowi czystej szyby (kierownica powietrza).

Możliwość zastosowania w różnych warunkach montażowych, dzięki regulowanym nóżkom i ruchomemu wylotowi spalin z regulacją ustawienia 360°.

NOWOCZESNY DESIGN

Dekoracyjna szyba typu glass wytrzymująca temperaturę do 660°C, która nadaje kominkowi nowoczesny i elegancki wygląd, optycznie powiększa front wkładu.

Elegancka i wygodna klamka.

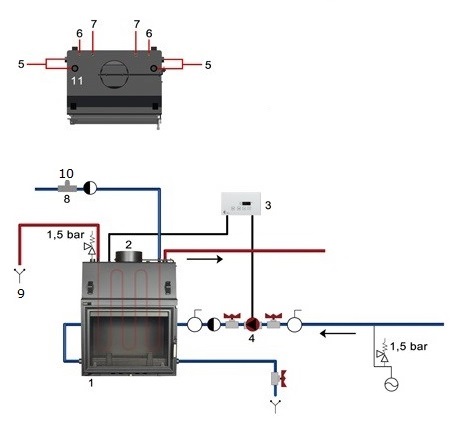

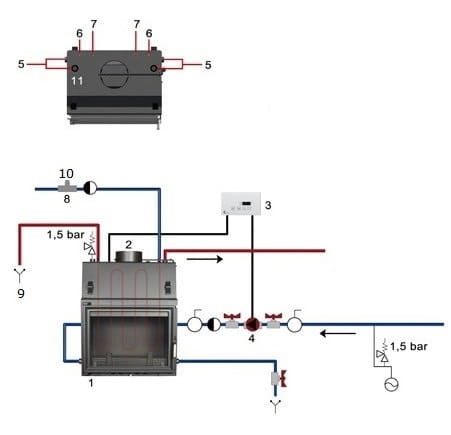

Przykładowy schemat podłączenia wkładu kominkowego z płaszczem wodnym

(układ zamknięty).

1. Wkład kominkowy z płaszczem wodnym

2. Wylot spalin

3. Centralka sterująca MSK GLASS

4. Pompa C.O.

5. Króciec obiegu wody C.O. (1"wewn.)

6. Króciec wężownicy (1/2" wew.)

7. Króciec czujnika zaworu termicznego (1/2" wew.)

8. Zawór termostatyczny

9. Podłączenie kanalizacji

10. Zasilanie z wodociągu

Kominek Wkład z Płaszczem Wodnym Lucy 16 Zestaw Rodzaj wkładu Wkład wodny

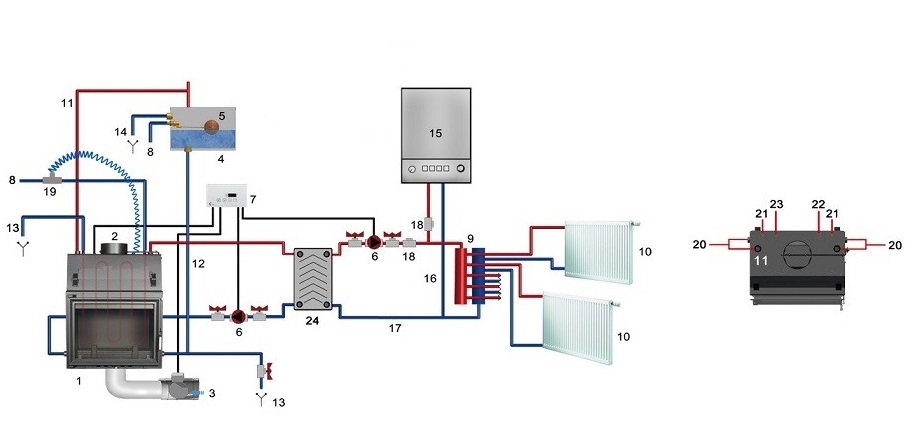

Przykładowy schemat podłączenia wkładu kominkowego z płaszczem wodnym

z kotłem gazowym:

  1. Wkład kominkowy z płaszczem wodnym
  2. Wylot spalin
  3. Sterowany elekt. dolot powietrza
  4. Otwarte naczynie wzbiorcze
  5. Automatyczne uzupełnienie wody ( z wodociągu)
  6. Pompa C.O.
  7. Centralka sterująca MSK GLASS
  8. Zasilanie z wodociągu
  9. Rozdzielacz C.O.
  10. Odbiornik ciepła C.O.
  11. Rura bezpieczeństwa min x 25mm wewnątrz
  12. Rura wzbiorcza min x 25mm wewnątrz
  13. Rura spustowa do kanalizacji
  14. Rura przelewowa do kanalizacji
  15. Piec C.O.
  16. Zasilanie instalacji C.O.
  17. Powrót z instalacji C.O.
  18. Zawór zwrotny
  19. Zawó termostatyczny Watts
  20. Króciec obiegu wody C.O. (1"wewn.)
  21. Króciec wężownicy (1/2" wew.)
  22. Króciec czujnika zaworu termicznego (1/2" wew.)
  23. Gniazdo czujnika temperatury MSK GLASS
  24. Płytowy wymiennik ciepła
Kominek Wkład z Płaszczem Wodnym Lucy 16 Zestaw Moc (kW) Więcej niż 15
